حل الأنابيب الهيدروليكية لمطاحن التفتيت للحبوب والزيوت

مجموعات خراطيم هيدروليكية كاملة وتوصيلات — مقاومة للاهتزاز وعالية الضغط — تضمن التشغيل المستقر طويل الأمد لأسطوانات فجوة الدرفلة لمطحنة التفتيت.

احصل على عرض سعر

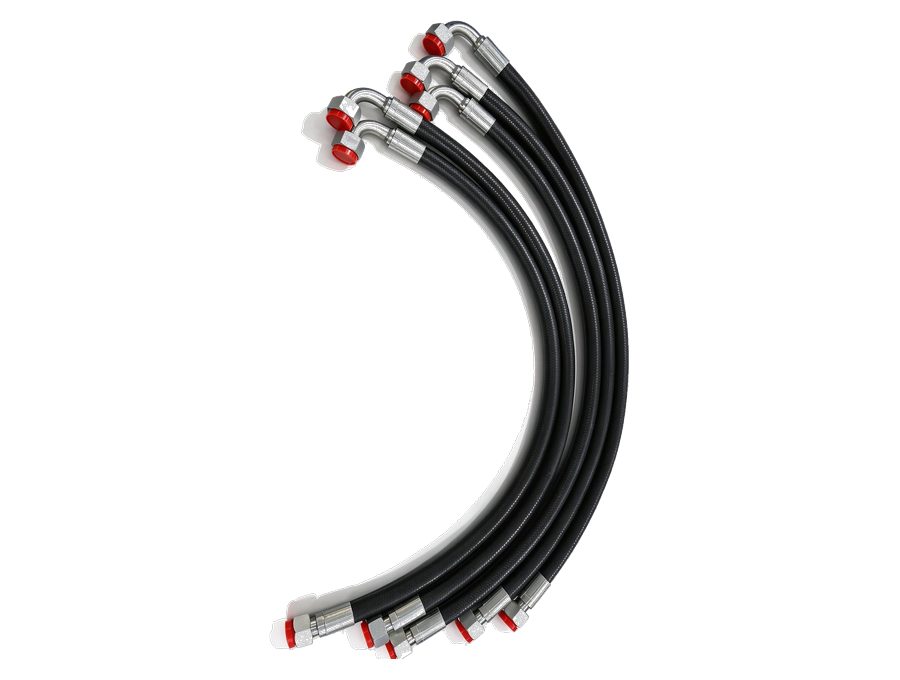

مجموعة خرطوم هيدروليكي مقاوم للزيت عالي الضغط · جدار خارجي سهل الغسل · خط مرن لأسطوانات فجوة الدرفلة

أنابيب مرنة للتحكم بفجوة الدرفلة لمطحنة التفتيت: 8 مجموعات خرطوم هيدروليكي من لوحة التحكم المحلية، بتوصيلات إلى حجرات الغطاء/المكبس لـ 4 أسطوانات فجوة مزدوجة المفعول. مناسبة لغبار الصويا في مصانع الحبوب والزيوت، مقاومة للزيت، وجدار الخرطوم الخارجي الأملس سهل الغسل؛ وتوصيلات المجموعات تجتاز اختبار الانفجار 400 ميجاباسكال + الإحكام الهوائي، ومقاومة للاهتزاز وقليلة التسرب، وتتجنب خطر تلوث الرقائق بالزيت في المصانع الغذائية وتعوض الإزاحة والاهتزاز بفعالية.

مجموعة أنابيب صلب دقيقة خط التغذية والعودة الرئيسي · انحناءات مُشكَّلة مسبقاً في المصنع · شطف موحد للخطوط

خط التغذية والعودة الرئيسي عالي الضغط من الوحدة الهيدروليكية إلى لوحة التحكم المحلية يستخدم مجموعات أنابيب صلب دقيقة مصنعة مسبقاً. الأنبوب الصلب الصلب يحل محل مسارات الخراطيم الطويلة، مما يقلل عدد الوصلات ومخاطر التسرب، مع قدرة عالية على تحمل الضغط ونظافة داخلية قابلة للتحكم؛ والثني واللحام والتنظيف بالحمض/التخميل والاختبار بالضغط تتم جميعها في المصنع، مما يتيح التجميع المباشر في الموقع وتقليل أوقات التوقف للصيانة بشكل كبير.

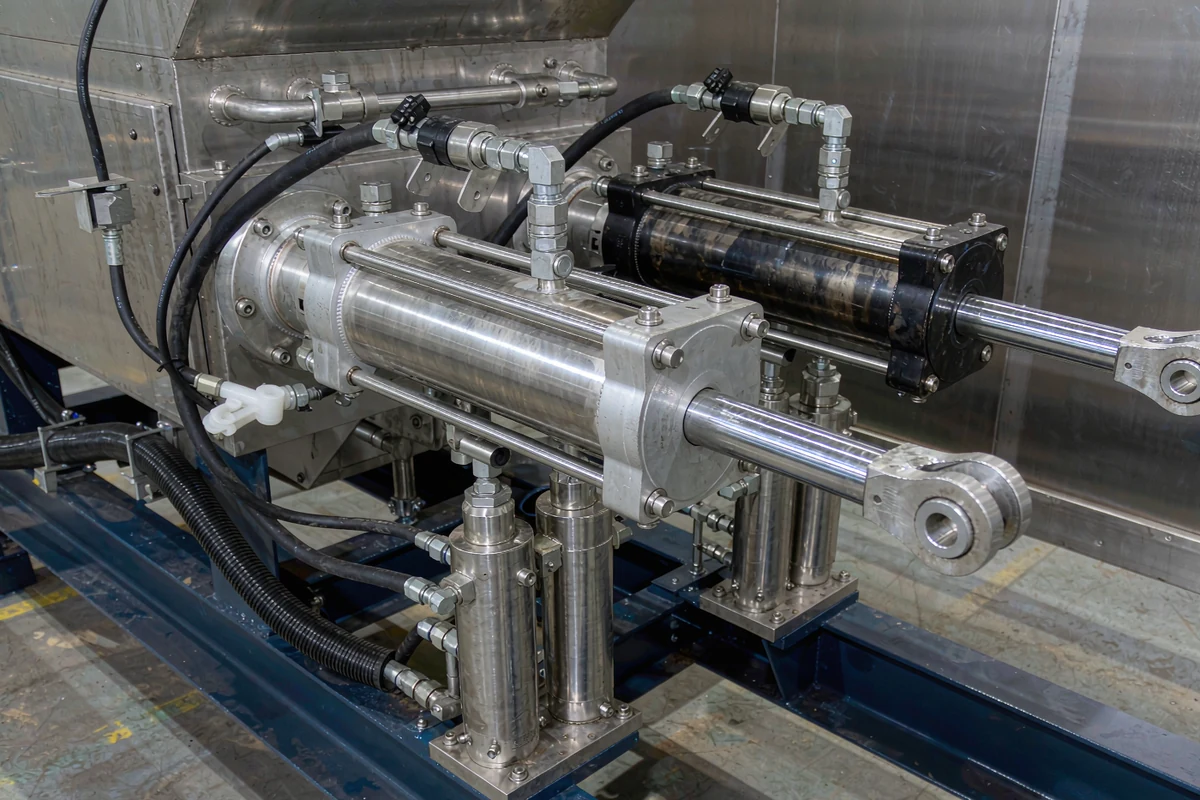

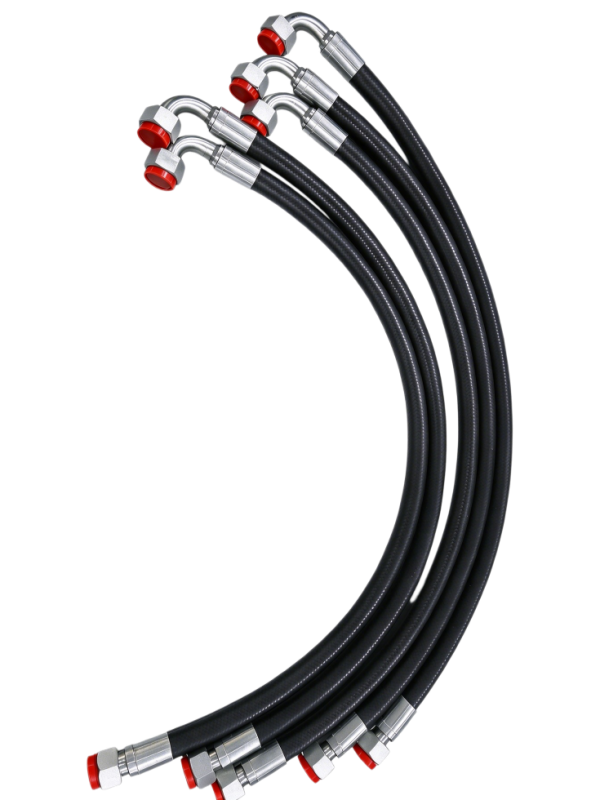

مجموعة خرطوم هيدروليكي عالي الضغط (دائرة التحكم بأسطوانات فجوة الدرفلة لمطحنة التفتيت)
مجموعة خرطوم هيدروليكي عالي الضغط (دائرة التحكم بأسطوانات فجوة الدرفلة لمطحنة التفتيت)

أسطوانات فجوة مزدوجة المفعول بدروب مستقلة لغرفة الساق والغرفة المغلقة، تُسلَّم كـ 8 مخارج كاملة؛ مقاومة للزيت والغبار، وجدار الخرطوم سهل الغسل، تعوض الإزاحة والاهتزاز من اللوحة إلى الأسطوانة وتقلل احتمال التسرب تحت اهتزاز النبضات.

استكشف المزيد

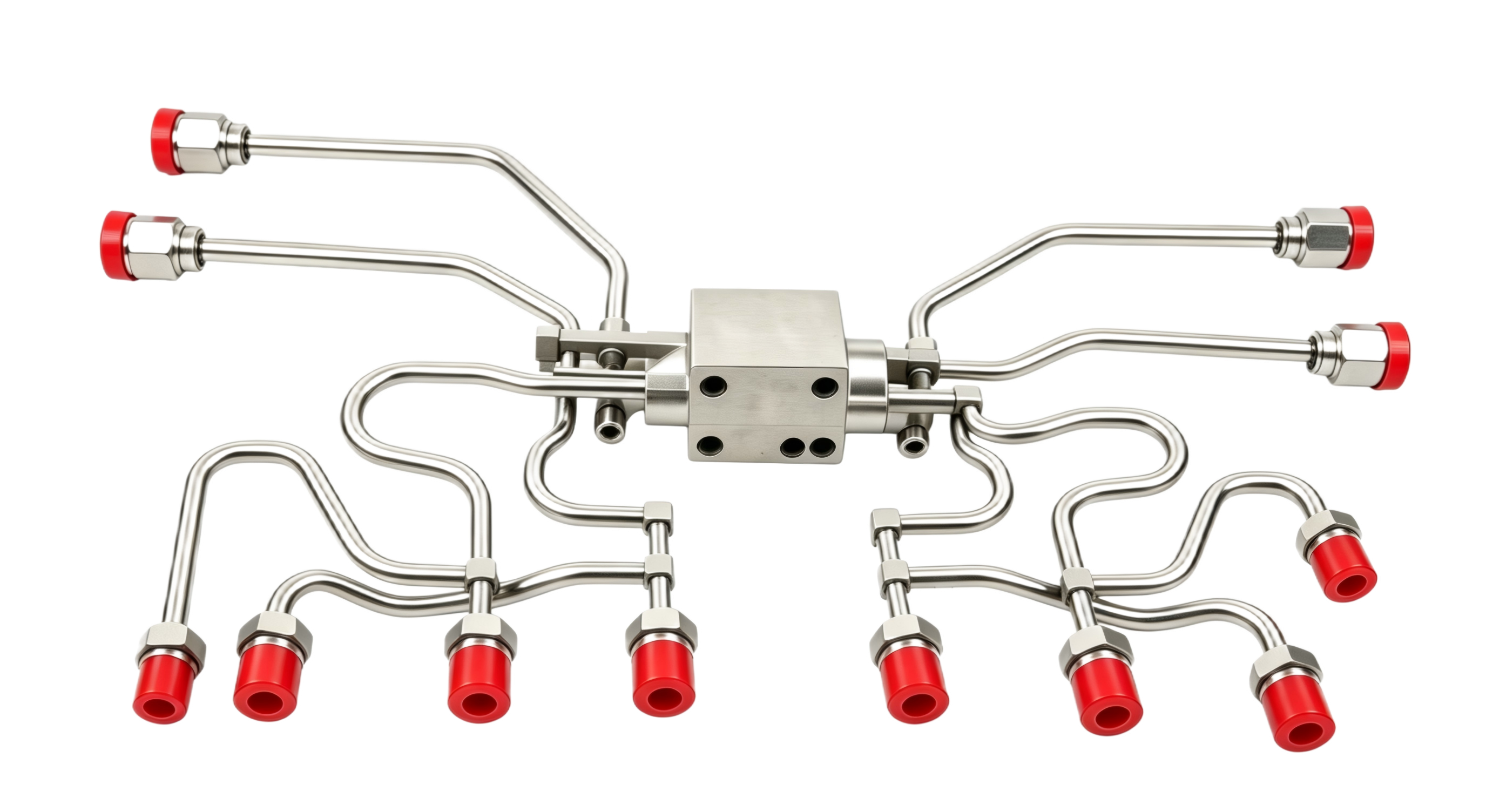

مجموعة أنابيب صلب دقيقة (التغذية والعودة الرئيسية لوحدة الهيدروليك لمطحنة التفتيت)
مجموعة أنابيب صلب دقيقة (التغذية والعودة الرئيسية لوحدة الهيدروليك لمطحنة التفتيت)

الوحدة الهيدروليكية ↔ لوحة التحكم المحلية، خط التغذية والعودة الرئيسي عالي الضغط؛ انحناءات مُشكَّلة في المصنع، لحام أو وصلة حلقية DIN اختيارية، نقاط تسرب أقل في الموقع، ضغط مستقر، ونظافة داخلية قابلة للتحكم، ومناسبة للتشغيل المستمر الطويل لخطوط الحبوب والزيوت.

استكشف المزيد

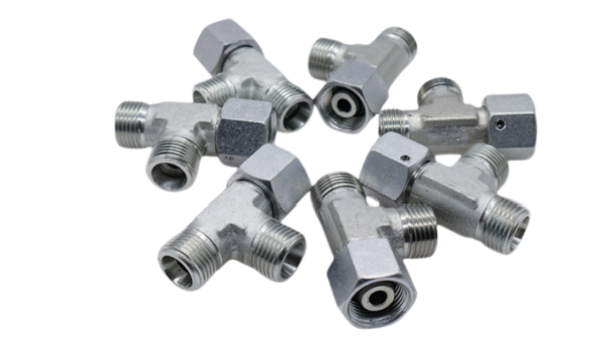

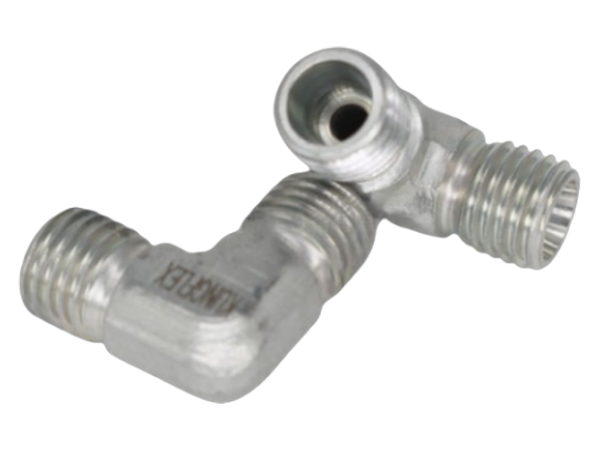

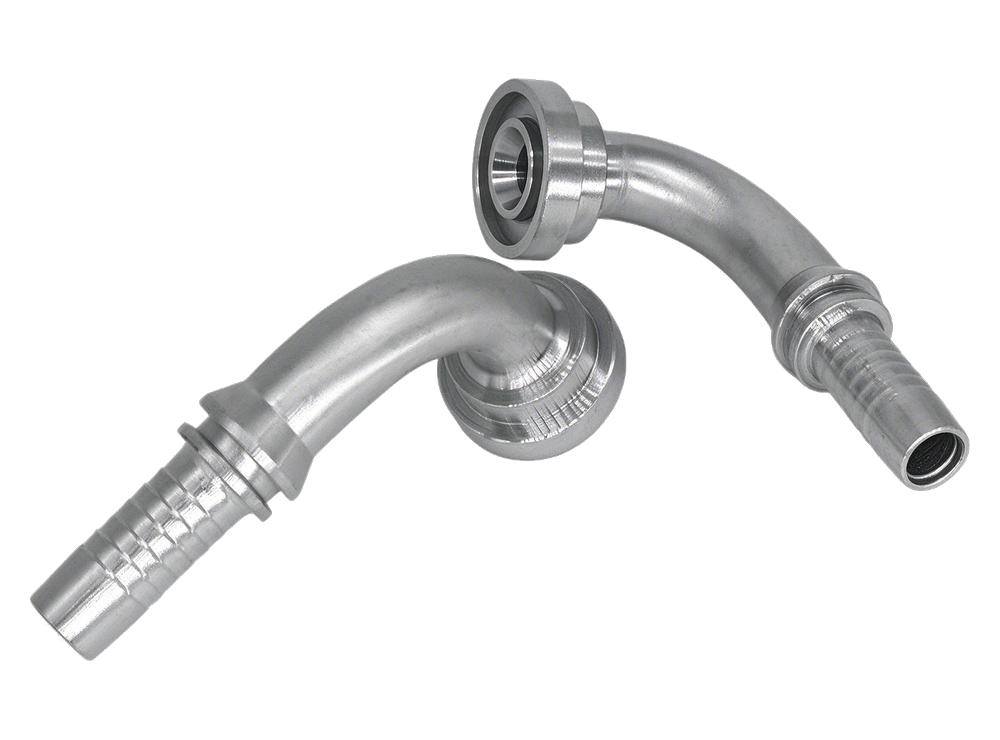

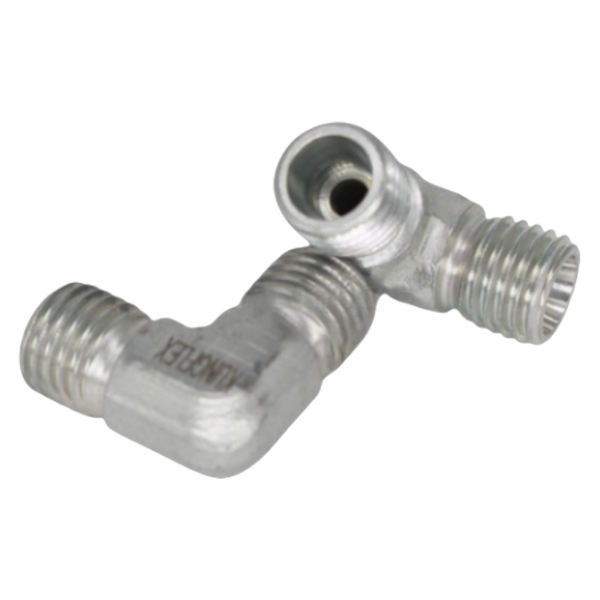

وصلات انتقالية · وصلات حلقية · فلنجات SAE
وصلات انتقالية · وصلات حلقية · فلنجات SAE

وصلات أنابيب مخصصة لدوائر الزيت لمطاحن التفتيت، تتيح انتقالاً وتشجيراً موثوقاً بين الأنبوب الصلب ↔ الخرطوم، والخرطوم ↔ الأسطوانة / كتلة الصمامات. حلقات DIN، حلقة O مترية ذات وجه مسطح، فلنجات SAE بأحجام متعددة؛ مقاومة للاهتزاز ومنع الارتخاء؛ وخط تصريف الصمام الم伺服ى (servo) مُمدّد بشكل مستقل لتجنب تأثير الضغط الخلفي على دقة تحكم فجوة الدرفلة — طقم أنابيب متكامل تسليم مفتاح باليد.

استكشف المزيد
مكونات الأنابيب الهيدروليكية KUNGFLEX لمطاحن التفتيت

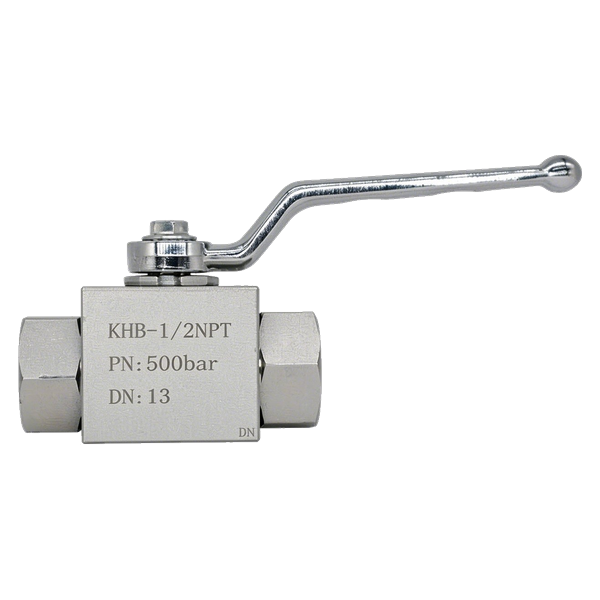

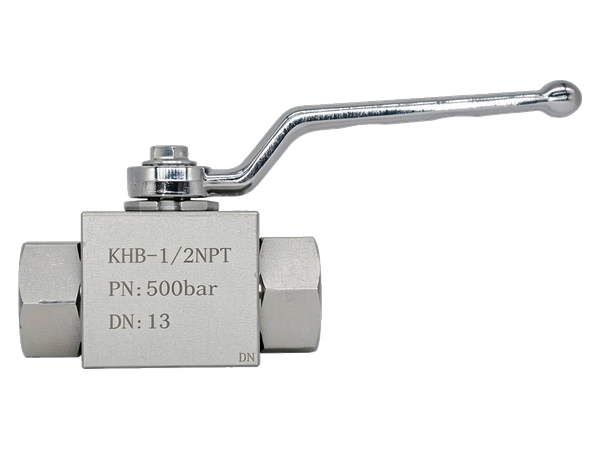

السلسلة الكاملة من الوحدة الهيدروليكية إلى أسطوانات فجوة الدرفلة: مجموعة أنابيب صلب دقيقة + مجموعة خرطوم هيدروليكي + وصلات انتقالية / حلقية + صمام كروي عالي الضغط. تختار KUNGFLEX المواد وتصنع مسبقاً وفقاً لمتطلبات النظافة والإحكام لمصانع الحبوب والزيوت، وتُسلَّم تسليمًا متكاملاً.

وصلات التوصيل والصمامات
حل توصيل وتشجيل الأنابيب المضاد للاهتزاز والتسرب

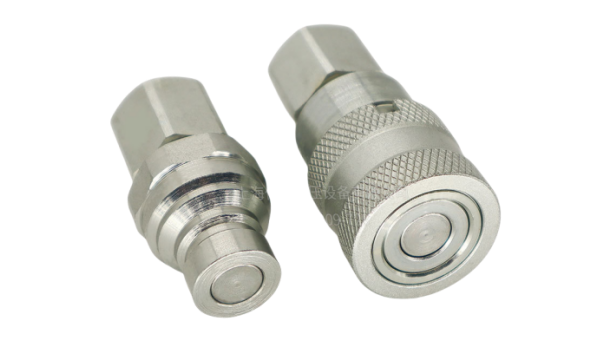

وصلات انتقالية وحلقية وفلنجات SAE وصمامات كروية عالية الضغط وموصلات سريعة للصيانة، مع الخراطيم ومجموعات الأنابيب الصلبة تشكل الدائرة الهيدروليكية الكاملة؛ وجميع الوصلات تجتاز اختبارات الإحكام الهوائي والضغط، وتقاوم الاهتزاز المستمر لمطحنة التفتيت، وتقلل خطر تلوث الرقائق بالتسرب، وتسهّل الصيانة واستبدال قطع الغيار.

اعرف المزيد
سيناريوهات التطبيق النموذجية
معالجة وتفتيت فول الصويا

تضغط مطحنة التفتيت فول الصويا النظيف إلى رقائق سمكها 0.2~0.4 مم؛ وحلقة هيدروليكية مغلقة تتحكم في فجوة الدرفلة والضغط لحظياً، وترفع الأسطوانة تلقائياً عند الشوائب الصلبة لحماية الأسطوانات.

اعرف المزيد

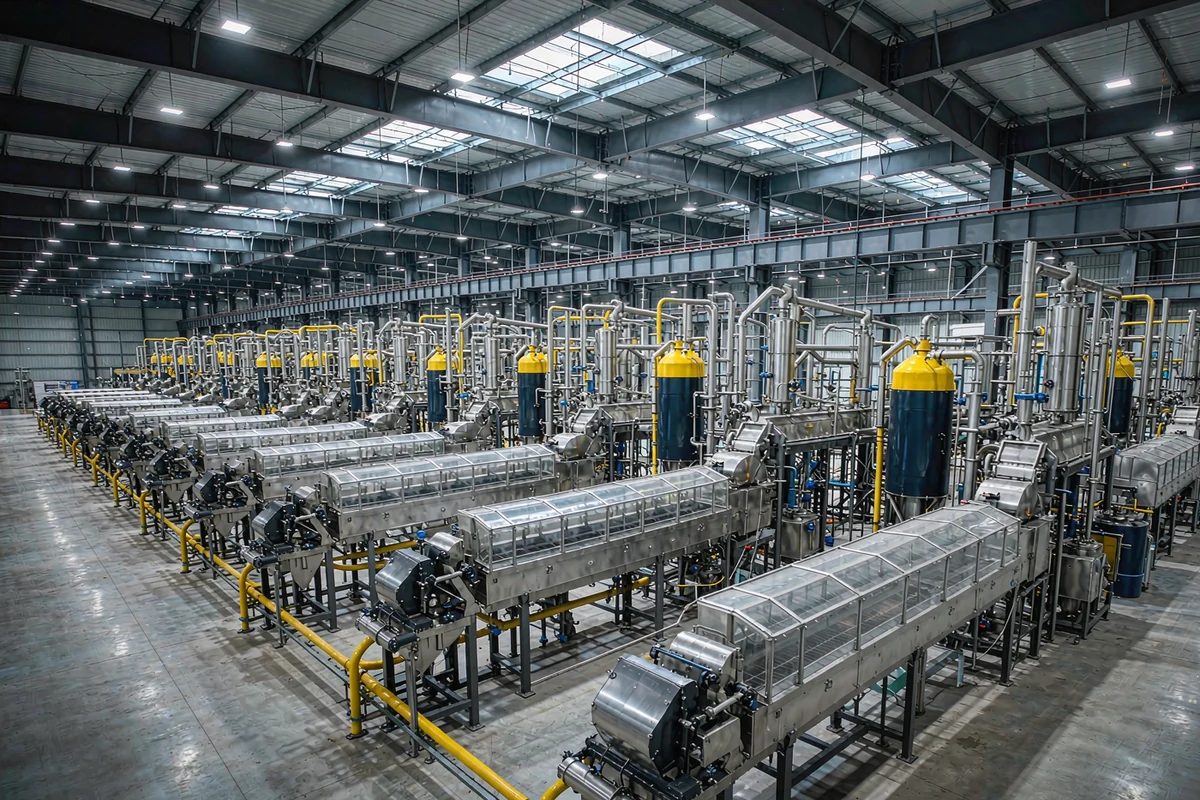

خط استخلاص الصويا الكبير (6000 طن/يوم)

توصيل هيدروليكي كامل لكامل خط التفتيت في ورشة المعالجة المسبقة، وحدة هيدروليكية في تكوين تشغيل + احتياط لضمان إنتاج مستمر ومستقر.

اعرف المزيد

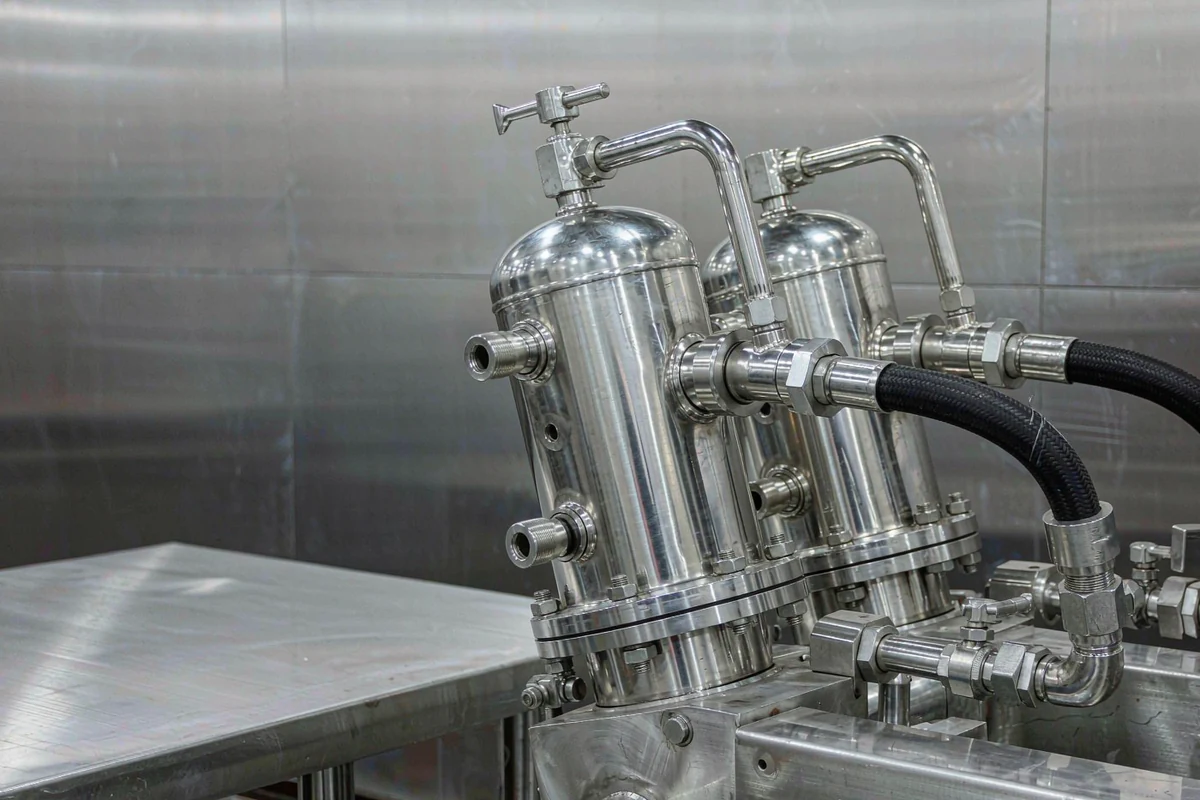

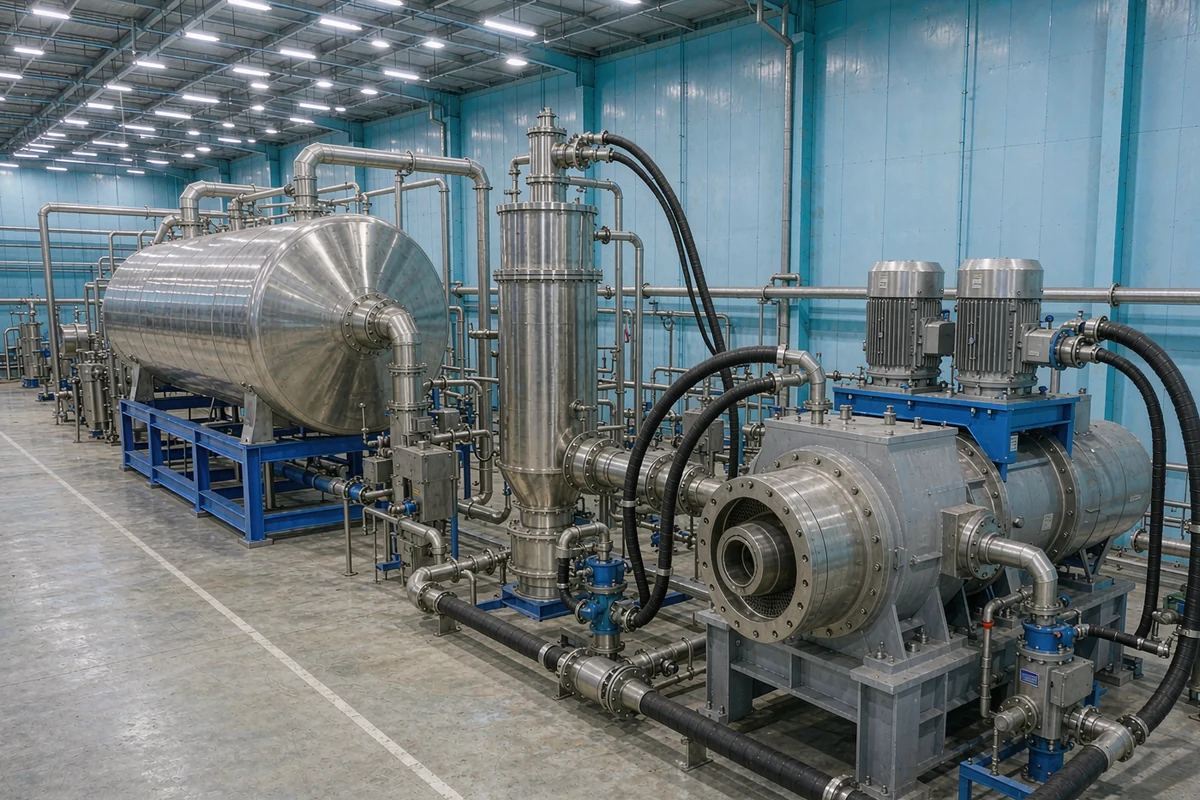

الوحدة الهيدروليكية ↔ لوحة التحكم المحلية

تضخ الوحدة الهيدروليكية الزيت المضغوط إلى لوحة التحكم المحلية عبر الأنبوب الصلب الرئيسي؛ وتصريف الصمام الم servo المستقل يعود إلى الخزان، مما يلغي اضطراب الضغط الخلفي ويحمي دقة تحكم فجوة الدرفلة.

اعرف المزيد
خطوط معالجة الزيوت والأعلاف

تحتاج معدات عصر الزيت والبثق والاستخلاص وتمزيج الأعلاف جميعها إلى هيدروليكا عالية الضغط وأنابيب نظيفة؛ وتستطيع KUNGFLEX توريد حزمة مكونات الأنابيب الكاملة.

اعرف المزيد
اتصالات هيدروليكية عبر كامل عملية الحبوب والزيوت

من معالجة فول الصويا المسبقة إلى استخلاص الزيت، أثبتت مجموعات الخراطيم والمأنابيب الصلب KUNGFLEX جدارتها في مشاريع الحبوب والزيوت الكبيرة؛ ويمكن إعادة استخدام نفس الحل لمكابس الزيت والبثق وتمزيج الأعلاف والمعدات الهيدروليكية لمصانع الأغذية.

اتصل بنا
سلاسل المنتجات الموصى بها
الأسئلة الشائعة
لماذا يستخدم نظام هيدروليكي لمطحنة التفتيت خطاً هجيناً «أنبوب صلب + خرطوم»؟

المسافة من الوحدة الهيدروليكية إلى لوحة التحكم المحلية طويلة وثابتة، لذا تقلل الأنابيب الصلب الدقيقة الوصلات ونقاط التسرب وتتحمل الضغط العالي؛ والقسم من اللوحة إلى أسطوانة فجوة الدرفلة له حركة نسبية واهتزاز، لذا تعوض مجموعات الخرطوم الإزاحة وتقلل انتقال الاهتزاز. وكلاهما يوازن بين الموثوقية والمرونة.

ما المتطلبات الخاصة التي تفرضها بيئة مصنع الأغذية على الأنابيب الهيدروليكية؟

يجب أن يقاوم الزيت المعدني، بجدار خارجي أملس سهل التنظيف لا يحتبس غبار الصويا؛ وتشجيرات موثوقة تمنع التسرب وتمنع أن يؤدي الزيت إلى تشغيل تدقيق سلامة الغذاء. تورّد KUNGFLEX خراطيم بجدار خارجي سهل الغسل ومجموعات توصيلات مُختبَرة بالضغط / الإحكام الهوائي.

كيف تُرتَّب دوائر الزيت للأسطوانات مزدوجة المفعول لفجوة الدرفلة؟

كل أسطوانة مزدوجة المفعول لها دائرتان مستقلتان (غرفة مغلقة وغرفة الساق)؛ وأسطوانات فجوة الدرفلة الأربع للمطحنة تعطي 8 مخارج تحكم، ومجموعات الخرطوم مُوزَّعة حسب موضع الأسطوانة لتسهيل التعريف والصيانة.

لماذا يجب أن يكون تصريف الصمام الم servo ذا عودة منفصلة؟

إذا اندمج تصريف الصمام الم servo مع العودة الرئيسية، فإن تذبذب الضغط الخلفي يؤثر على دقة تحكم فجوة الدرفلة؛ وخط تصريف منفصل يعود إلى الخزان لضمان استقرار التحكم.

هل يمكن تصنيعه مسبقاً حسب أبعاد الموقع؟

نعم. تُشكَّل مجموعات الأنابيب الصلب وتُلحم وتُختبر بالضغط حسب مسار الموقع؛ وتُخصَّص مجموعات الخرطوم حسب الطول والضغط ونوع التوصيل، جاهزة للتركيب عند الوصول، مما يقلل أوقات التوقف.

هل للمنتج ضمان جودة؟

تمتلك KUNGFLEX قدرة على اختبار الانفجار بضغط فائق الارتفاع يصل إلى 4000 كجم (حوالي 400 ميجاباسكال)؛ تخضع مجموعات الخراطيم لاختبارات النبض والانفجار والإحكام الهوائي؛ وحصل المصنع على شهادة ISO 9001:2015.
